特性及应用：

HTFC风机广泛应用于管道送排通风、厨房排油烟以及含防腐、防爆等特殊工业气体场合。组合式结构，现场拆装简便，具有结构紧凑、占用空间小、性能参数范围广、用途多等特点。

本产品安装形式和出风口角度有多种组合形式。从结构上分A型和B型两种，从功能上分排油烟型和普通送排通风型、防爆型、防腐型等。箱体为两用式，即可落地式安装，又可吊装，且各个面均可作为进出风口的安装面，能满足各种场合的安装要求。

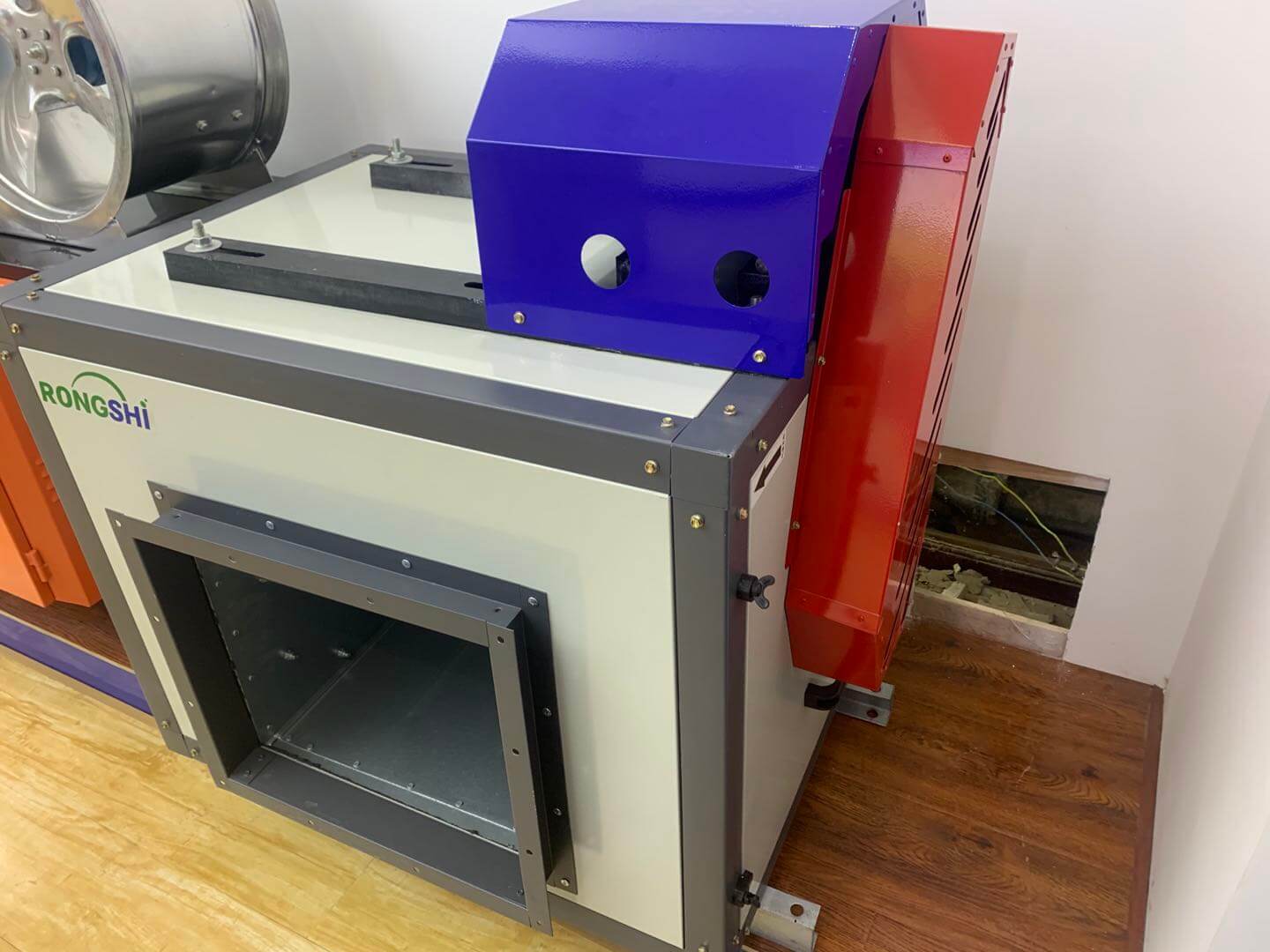

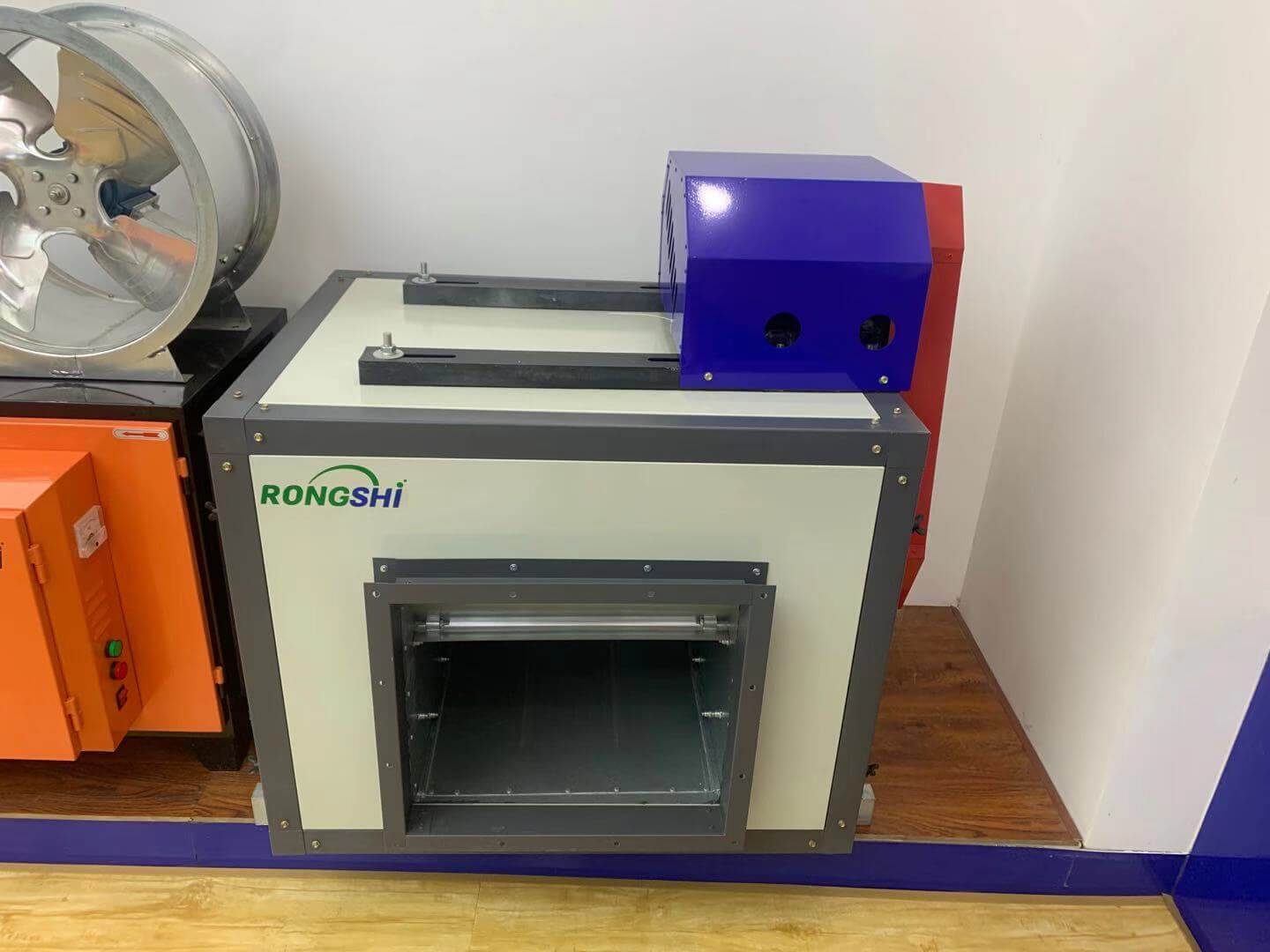

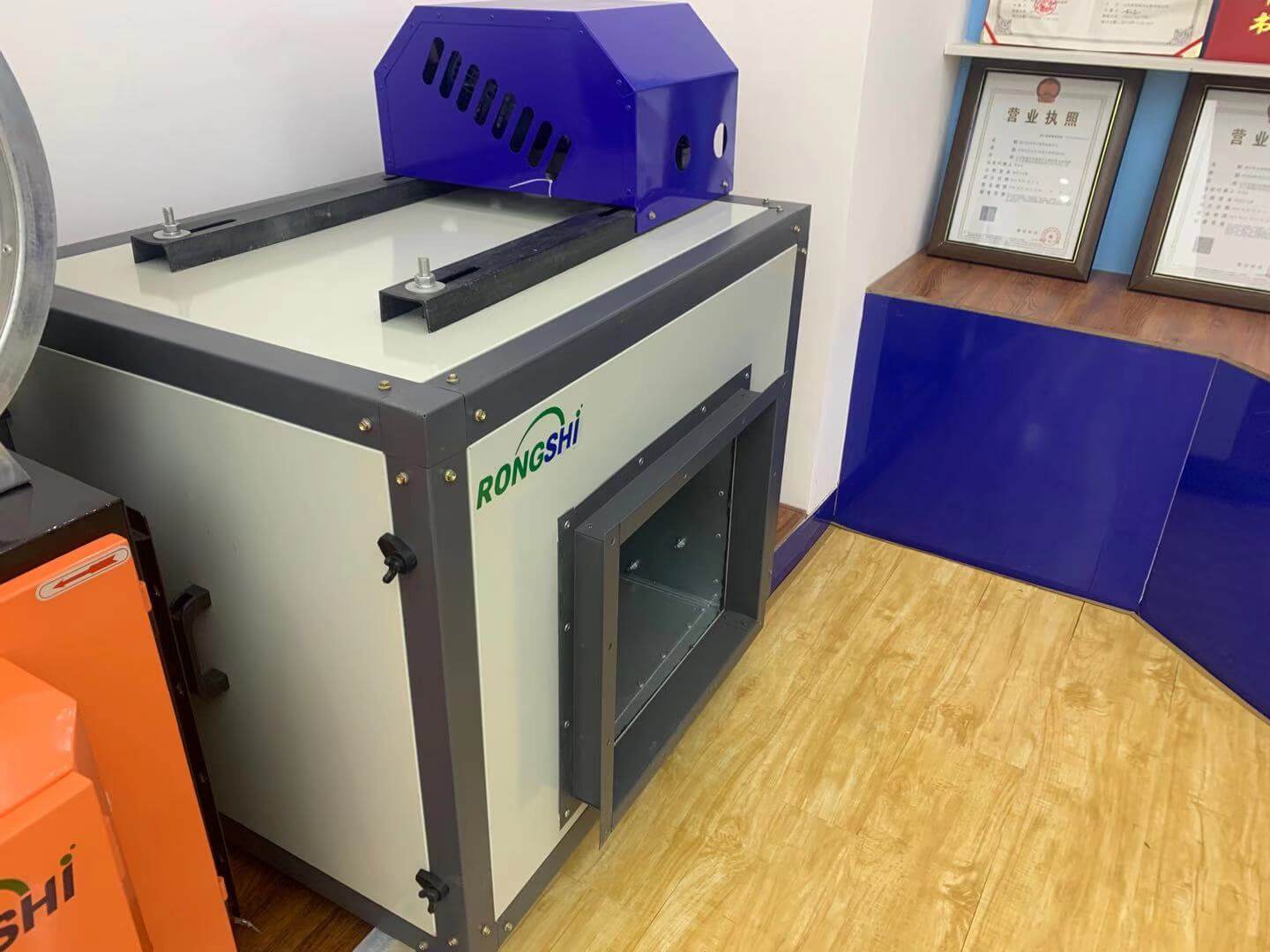

A型指电机安装在箱体外，电机可以安装在箱体顶部、侧部、后部等。

B型指电机安装在箱体内，一般作送排通风、净化过滤、空调机组配套等使用。

Ex型号后缀表示防爆型，F型号后缀表示防腐型。

I型为单速中低压型，压力在1000pa以下；II型为双速中低压型；III型为高压型，压力在1000pa以上。

HTFC-I-9性能参数：

机号NO.	转速(r/min)	风量(m³/h)	全压(pa)	静压(pa)	功率(kW)	重量(kg)
9	1000	1880	190	166	0.55	41
		2220	195	162
		2500	192	152
		2620	191	147	0.55	49
		2910	187	132
		3180	183	118
	1200	1970	276	250	0.55	49
		2340	284	248
		2610	287	244
		2780	284	233	0.75	50
		3050	281	217
		3410	277	202
	1400	2120	368	339	0.75	50
		2440	378	340
		2760	381	331
		2880	384	330	1.1	59
		3220	388	320
		3640	380	290
	1600	2320	472	437	1.1	59
		2680	489	442
		3000	499	439
		3060	500	436	1.5	64
		3420	509	431
		3790	502	406
	1800	2620	598	553	1.5	64
		3000	620	561
		3310	632	560
		3560	637	554	2.2	71
		4050	643	538
		4630	635	487

HTFC-I-10性能参数：

机号NO.	转速(r/min)	风量(m³/h)	全压(pa)	静压(pa)	功率(kW)	重量(kg)
10	900	1950	192	175	0.55	57
		2360	195	173
		2610	197	169
		2760	198	166	0.55	65
		3130	196	153
		3500	191	141
	1100	2790	291	258	0.75	66
		3150	297	254
		3510	295	244
		3640	293	237	1.1	75
		4080	289	216
		4500	280	194
	1300	2710	403	372	1.1	75
		3190	419	375
		3650	424	368
		3800	426	366	1.5	80
		4250	423	337
		4620	420	330
	1500	3080	526	485	1.5	80
		3400	539	491
		3760	548	488
		3920	550	484	2.2	87
		4770	551	455
		5640	540	404
	1700	3330	669	624	2.2	87
		4000	695	626
		4650	701	610
		4820	708	613	3	91
		5430	703	583
		5910	698	548

HTFC-I-12性能参数：

机号NO.	转速(r/min)	风量(m³/h)	全压(pa)	静压(pa)	功率(kW)	重量(kg)
12	700	4470	229	195	0.75	88
		4910	233	190
		5320	235	187
		5750	233	180	1.1	98
		6260	228	163
		6880	222	142
	800	4780	290	252	1.1	98
		5440	300	248
		6180	298	233
		6320	297	229	1.5	104
		6870	293	213
		7450	290	201
	900	4850	348	310	1.1	98
		5370	367	315
		5760	377	312
		6950	375	307	1.5	104
		7010	370	290
		8320	367	278
	950	4980	402	359	1.5	104
		5450	407	356
		5860	418	360
		6030	426	363	2.2	118
		7150	429	341
		8280	415	295
	1050	5150	486	443	1.5	104
		5990	492	441
		6440	505	447
		6630	515	452	2.2	118
		7860	519	431
		8500	502	382
	1100	5310	530	483	2.2	118
		6280	551	485
		7000	557	474
		7370	562	466	3	122
		8040	565	465
		8762	563	427
	1200	6530	650	579	3	122
		7230	612	527
		8060	665	559
		8130	670	560	4	127
		9080	672	532
		10260	667	489

HTFC-I-15性能参数：

机号NO.	转速(r/min)	风量(m³/h)	全压(pa)	静压(pa)	功率(kW)	重量(kg)
15	700	5530	331	309	1.5	145
		6260	342	315
		7080	354	330
		7240	360	324	2.2	159
		8560	370	320
		9820	376	309
	800	5850	421	396	2.2	159
		7080	447	413
		8540	464	414
		8810	472	416	3	163
		9500	480	415
		10300	485	419
	900	7360	550	512	3	163
		7860	568	524
		8280	575	526
		8450	622	572	4	168
		10500	602	532
		12000	616	516
	950	7770	613	575	3	163
		8300	633	589
		8740	641	592
		8920	693	643	4	168
		11080	671	601
		12670	687	587
	1000	8636	690	641	4	168
		9470	705	643
		10250	722	652
		10620	728	654	5.5	193
		11950	749	649
		13360	758	638
	1050	8700	760	711	4	168
		9700	777	715
		10500	796	726
		10890	802	728	5.5	193
		12250	825	725
		13370	835	715
	1100	8863	818	763	5.5	193
		9958	850	782
		10950	868	788
		11820	886	791	7.5	216
		13040	900	782
		14450	921	757

HTFC-I-18性能参数：

机号NO.	转速(r/min)	风量(m³/h)	全压(pa)	静压(pa)	功率(kW)	重量(kg)
18	600	9520	336	297	2.2	226
		10940	338	283
		12210	330	262
		12980	328	259	3	230
		14060	321	236
		15150	315	215
	700	10440	448	398	3	230
		11310	449	393
		12050	450	385
		13130	455	380	4	237
		14680	449	351
		16070	442	329
	800	10600	568	515	4	237
		11920	580	513
		13530	592	512
		14960	591	491	5.5	262
		16470	585	465
		17520	580	440
	850	10940	644	591	4	237
		12660	655	588
		14370	668	578
		15890	667	567	5.5	262
		17500	660	540
		18610	655	515
	900	11040	714	659	5.5	262
		13670	737	654
		15010	746	642
		16790	747	628	7.5	275
		18260	745	604
		19080	740	578
	930	11370	757	682	5.5	262
		14080	781	678
		15460	791	667
		17290	792	645	7.5	275
		18800	790	610
		19650	785	595
	950	13570	802	720	7.5	275
		15230	815	711
		17840	817	676
		19110	811	654	11	325
		21660	804	618
		23830	783	582
